CoreBluetooth框架解析

CoreBluetooth是iOS系统提供的关于BLE（低功耗蓝牙）交互的框架，希望这篇文章能够带你看一看CoreBluetooth框架是如何构建的，以及一些可能忽视的细节。在收看这篇文章之前，希望你对GATT/GAP协议已经有足够的了解；如果你是BLE的初学者，可以先看看我的翻译： BLE技术介绍

一般的BLE实现

网上已经有很多iOS上BLE快速集成的方案,我找到了其中一篇： iOS BLE开发可以看到，在一般的BLE开发中，app都是作为center设备，也会用到2个重要的类：CBCentralManager和CBPeripheral.

1. 初始化CBCentralManager并且设置代理

    self.centerManager = [[CBCentralManager alloc]initWithDelegate:self queue:nil];
    self.centerManager.delegate  = self;

2. 开始扫描设备

 [self.centerManager scanForPeripheralsWithServices:nil options:@{CBCentralManagerScanOptionAllowDuplicatesKey:[NSNumber numberWithInt:1],CBCentralManagerOptionShowPowerAlertKey:[NSNumber numberWithInt:1]}];

3. 获取设备列表

在CBCentralDelegate的一个方法里获取到CBPeripheral.

-(void)centralManager:(CBCentralManager *)central didDiscoverPeripheral:(CBPeripheral *)peripheral advertisementData:(NSDictionary<NSString *,id> *)advertisementData RSSI:(NSNumber *)RSSI{}

每当发现新设备就会进入上面的代理方法，一般而言可以新设备放到一个数组，记得在适当的时机停止扫描。

4. 连接设备

从上面获得的设备列表中选择一个CBPeripheral对象，并进行连接。

[self.centerManager connectPeripheral:peripheral options:nil];

5. 发现设备的CBService

// 连接设备成功后，发现相关的CBService
- (void)centralManager:(CBCentralManager *)central didConnectPeripheral:(CBPeripheral *)peripheral {
    peripheral.delegate = self;
    [peripheral discoverServices:@[[self.class serviceUUID]]];
}

6. 发现CBCharateristic

这里要注意到一个区别，我们在扫描和连接的过程中，都使用了CBCentralManager对象或者代理方法。但是当设备连接成功后，接下来的CBService和CBCharacteristic将与Centeral设备无关，而是通过CBPeripheral的代理方法继续推进。因此在第5步中我们设置了CBPhripheral的代理对象。接下来的推进将以CBPhripheralDelegate为主。在发现CBService成功后，将继续发现CBService包含的CBCharacteristic.

-(void)peripheral:(CBPeripheral *)peripheral didDiscoverServices:(NSError *)error {
        for (CBService *service in peripheral.services)
    {
        if ([service.UUID isEqual:[self.class serviceUUID]])
        {
            [_peripheral discoverCharacteristics:@[[self.class receiveDataCharacteristicUUID], [self.class sendDataToBandCharacteristicUUID]] forService:service];
        }
    }
}

7. 发现CBCharacteristic成功的回调

当发现BLE特性成功之后，这个连接就成功建立起来了。同时我们要将这个CBCharacteristic保存下来，因为它将是我们读写数据的关键。这里有一个小小的细节，CoreBluetooth并没有直接在代理方法中将CBCharacteristic暴露出来，因为CBCharacteristic是CBService的属性，所以可以从CBService中获得。我对iOS这种封装方式持保留意见，一个CBService可以包含多个CBCharacteristic,但是同时CBChaacteritic中也会指明所属的CBService, 因此发现CBCharacteristic的回调直接使用CBCharacteristic可能更加合理，也避免了开发者必须去CBService中进行for循环以获得相应的特性。

-(void)peripheral:(CBPeripheral *)peripheral didDiscoverCharacteristicsForService:(CBService *)service error:(NSError *)error
{
    for (CBCharacteristic *characteristic in service.characteristics)
    {
        if ([characteristic.UUID isEqual:[self.class receiveDataCharacteristicUUID]])
        {
            _receiveDataFramBandCharacteristic = characteristic;
            [_peripheral setNotifyValue:YES forCharacteristic:_receiveDataFramBandCharacteristic];

        }
        else
        {
           _sendDataToBandCharacteristic = characteristic;
        }
    }
}

8. 接收设备的数据

事实上，在获取到相应的CBCharacteristic之后，就可以轻松的向设备发送数据了。前提是我们已经将CBPeripheral和CBCharacteristic都保存了下来。

[peripheral writeValue:data forCharacteristic:characteristic type:CBCharacteristicWriteWithoutResponse];

但是如何接收设备的数据呢？注意前一步中我们开启了对特性的数据监听，这样才能进入下面的代理方法：

- (void) peripheral:(CBPeripheral *)peripheral didUpdateValueForCharacteristic:(CBCharacteristic *)characteristic error:(NSError *)error
{
    NSLog(@"Did update value for characteristicValue: %@\n", characteristic.value);
}

这样我们已经完成了BLE交互的所有必须步骤：扫描设备，建立BLE连接，发送和接收数据等。当然这种很繁琐的代理方法必然不是大多数开发者喜欢的，使用起来非常不方便。比如要连接一个已经知道Service和Characteristic的UUID的设备，我不得不实现很多个代理方法。或者说部分Service是加密的，连接之前必须经过认证，那么后期的连接订阅就非常麻烦。所以后面我也会介绍一些BLE框架的实现思路，以及自己构思的js的BLE库的实现。

CoreBluetooth的框架概览

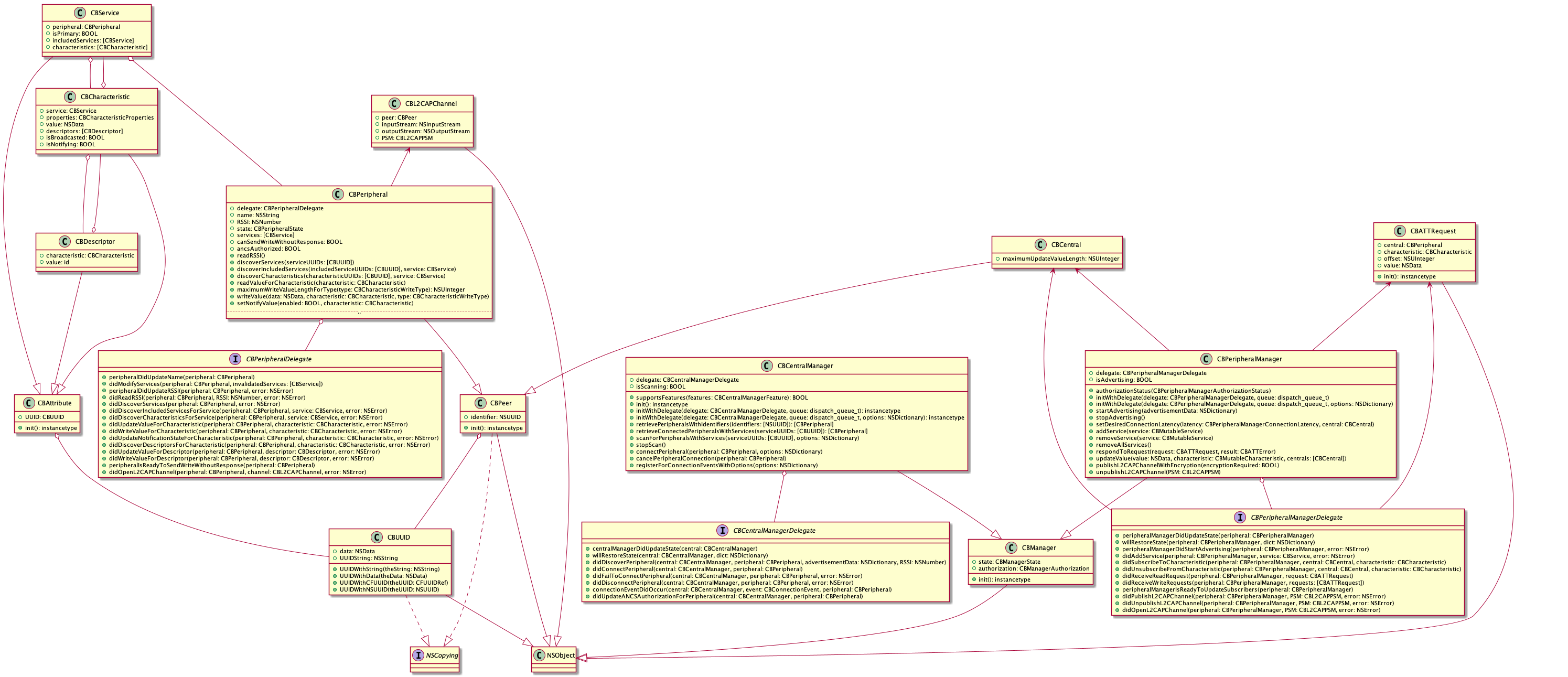

CoreBluetooth类图

上面是我绘制的CoreBluetooth的类图，基本包含了所有用到的类。当我绘制完成这张图的时候，便发现了很多知识的漏洞，定期的梳理是非常有必要的。

CBUUID

在GATT协议中，Service, Characteristic, Descriptor都有这着相应的UUID，虽然它只是一个2个（官方）或16个（自定义）字节的数据，但是把它抽象出来是很有必要的。它是服务或特性的唯一ID.

CBAttribute

Attribute（属性）是ATT协议的核心。它是一种数据结构，包含Handle, UUID， Value等信息。

属性句柄（Attribute Handle）是一个2字节的十六进制码，起始于0x0001，在系统初始化时候，各个属性的句柄逐步加一，最大不超过0xFFFF。这个跟软件编程中的句柄的概念类似，就是某个属性值的查询地址。属性类型（Attribute Type）用以区分当前属性是服务项或是特征值等，它用UUID来表示。UUID（universally unique identifier，通用唯一识别码）是一个软件构建标准，并非BLE独有的概念，一个合法的UUID，一定是随机的、全球唯一的，不应该出现两个相同的UUID（出现了，就说明它们俩是同一个UUID）。标准的UUID是一串16字节十六进制字符串，如f6257d37-34e5-41dd-8f40-e308210498b4，在网上可以方便的生成一个UUID。属性值（Attribute Value）是存放数据的地方。如果是服务项或者特征值声明，该数据为UUID等信息，如果是普通的特征值，该数据则是用户的数据。

但是CoreBluetooth在CBAttribute中只暴露了UUID信息，或许是认为Handle和Value对开发者并不是必须用到的，所以没有作为CBAttribute的property.

CBPeer

CBPeer是对等网络（P2P）中设备的抽象，在BLE中设备与设备之间并不是对等的，天然的划分为central设备和peripheral, 或者client和server。但是对于这种设备的抽象是很有必要的，它可以描述central和peripheral的一些共性。在CoreBluetooth中，CBPeer只暴露了一个CBUUID作为设备的Identifier, 所以它的接口和CBAttribute是非常像的。这也反映了在软件项目中，概念的清晰比代码冗余更加重要。

CBService, CBCharacteristic和CBDescriptor

由于Service，Characteristic和Descriptor在GATT协议中都有着明确的定义，因此是易于理解的。每个Service包含一个或多个Characteristic, 每个Characteristic包含一个或者多个Descriptor. 这三个类都继承于CBAttribute, CBService和CBCharacteristic是互相关联的：CBService中包含一个CBCharacteristic的数组，CBCharacteristic也有一个CBService指向所属的服务。同样的道理，CBCharacteristic和CBDescriptor也是互相关联的。

关于Descriptor 一个characteristic包含三种条目：characteristic 声明(Declaration)，characteristic的值(Value)，以及characteristic的描述符(Descriptor)（可以有多个描述符）.Descriptor描述了数据的额外信息，比如温度的单位是什么。CCCD是一种特殊的Descriptor，可以用来打开或关闭特性的Notify功能。

CBPeripheral和CBPeripheralDelegate

对于一个外设Peripheral而言, 大部分CBPeripheral或者CBPeripheralDelegate里面的方法都是不言而喻的。外设可以主动调用的方法在CBPeripheral的实例方法里，回调的方法在CBPeripheralDelegate里。我们先看看CBPeripheral中容易理解的方法或属性：

// CBPeripheralDelegate代理对象.
@property(weak, nonatomic, nullable) id<CBPeripheralDelegate> delegate;
// 外设名称
@property(retain, readonly, nullable) NSString *name;
// 外设的RSSI强度
@property(retain, readonly, nullable) NSNumber *RSSI;
// 外设的连接状态
@property(readonly) CBPeripheralState state;
// 是否可以发送无响应的消息。
@property(readonly) BOOL canSendWriteWithoutResponse;
// 外设包含的所有Service，而Characteristic包含在Service内。
@property(retain, readonly, nullable) NSArray<CBService *> *services;
// 在设备已经建立连接时，主动读取RSSI值
- (void)readRSSI;
// 发现设备的Services。
- (void)discoverServices:(nullable NSArray<CBUUID *> *)serviceUUIDs;
// 发现Service下面包含的Characteristic。
- (void)discoverCharacteristics:(nullable NSArray<CBUUID *> *)characteristicUUIDs forService:(CBService *)service;
// 主动读取Characteristic的值。
- (void)readValueForCharacteristic:(CBCharacteristic *)characteristic;
// 向Characteristic写入数据.
- (void)writeValue:(NSData *)data forCharacteristic:(CBCharacteristic *)characteristic type:(CBCharacteristicWriteType)type;
// 设置监听Characteristic, 同时该方法也会影响该CBCharacteristic的isNotifying属性。
- (void)setNotifyValue:(BOOL)enabled forCharacteristic:(CBCharacteristic *)characteristic;
// 发现Characteristic下的Descriptor。
- (void)discoverDescriptorsForCharacteristic:(CBCharacteristic *)characteristic;
// 主动读取Descriptor的数据。
- (void)readValueForDescriptor:(CBDescriptor *)descriptor;
// 主动更改Descriptor的值。
- (void)writeValue:(NSData *)data forDescriptor:(CBDescriptor *)descriptor;

写到这里我发现对每个函数都用中文描述一遍没有必要，因此接下来我将考察我认为比较难懂的地方。

@property(readonly) BOOL ancsAuthorized;

ANCS(Apple Notification Center Service)即Apple通知中心服务,是让周边蓝牙设备（手环、手表等）可以通过低功耗蓝牙访问IOS设备（iphone、ipad等）上的各类通知提供的一种简单方便的机制。注意和APNS进行区分。 APNS的实现主要在硬件端，一般并不需要App做任何操作。 参考：ANCS协议分析

ANCS不需要App改动任何代码，只要App正常的完成BLE连接即可，硬件会完成（支持）绑定认证的操作。因此该属性是标记该外设是否已经完成ANCS认证。

- (void)discoverIncludedServices:(nullable NSArray<CBUUID *> *)includedServiceUUIDs forService:(CBService *)service;

在GATT协议中，所有的Service可以分为2种： - 主要服务（Primary Service）:拥有基本功能的服务,可被其他服务包含,可以通过Primary Service Discovery过程来发现 - 次要服务(Secondary Service):仅用来被Primary/Other Secondary Service、高层协议引用的服务,不会被Central设备发现。

当一个服务需要用到别的服务里面的某些值的时候，也可以通过«Include»来完成。然而， «Include»一定是在服务声明之后才能使用的，那么服务声明有两种方式，首要服务可以引用另一个首要服务。首要服务也可以引用一个次要服务，从而使用次要服务公开行为。次要服务可以引用一个次要服务或者首要服务。不过次要服务引用次要服务情况很少，次要引用首要服务就更少了。参考：GATT服务构成

现在我们可以解释该方法的作用：它允许我们去发现某个Service内部的引用的其他Service。

- (NSUInteger)maximumWriteValueLengthForType:(CBCharacteristicWriteType)type;

看以下这个WriteType的定义,其含义无需多说：

typedef NS_ENUM(NSInteger, CBCharacteristicWriteType) {
    CBCharacteristicWriteWithResponse = 0,
    CBCharacteristicWriteWithoutResponse,
};

这个函数返回了对特定类型Characteristic的最大数据长度。但是我认为这个方法里面有3个疑问： * 1. 对于不同的Characteristic这个可写的length是否可能不同？

1. 为什么不同的CBCharacteristicWriteType参数可能得到不同的返回结果？
1. 发送和接收的数据的最大长度是否总是一致的？

我查阅了国内外一些资料，并没有发现能够很清晰的解决这些疑问的。

对于第一个疑问，个人的理解是这个可写长度实质上取决于ATT的MTU的限制，那么该最大长度应该对于不同的特性应该是一致的，因为GATT协议处于协议栈的最上层了。同时根据这个解释，发送和接收的数据的最大长度也应该是一致的。第二个问题, stackoverflow上的一个回答只是说我们应该尽可能避免发送超出这个最大值的数据，同时对于WithResponse类型的特性，可能会返回512. 我将测试对于WithoutResponse类型会返回多少。 WARNING: 对于该方法的说明待完善。

- (void)openL2CAPChannel:(CBL2CAPPSM)PSM; 这个函数让我比较困扰，L2CAP是BLE协议栈中非常重要的一层，但是在一般的BLE开发中，这一层的数据都已经封装好了。所以我花了很多时间尝试理解该函数的使用场景。 L2CAP层解决了一个重要的问题，就是协议/信道的多路复用。同时提供了两种多路复用的手段：基于连接的多路复用和无连接的方法。 PSM，即Protocol/Service Multiplexing, 是无连接复用中的一个字段，可以把它当作CID(Channel ID)的一种替代。那么该函数就是可以（基于无连接的方式？）打开新的L2CAP信道。而PSM是CBL2CAPChannel类的一个属性。在一般的BLE开发中，都会通过Characteristic去发送和接收数据，而在外设主动放开L2CAP信道的情况下，Central设备和外设是可以以数据流的方式直接进行通信的。此时Central设备就要调用该函数去打开该Channel。这也是我未曾实现的内容，我将通过2个iOS App来测试该功能.

CBManager

前面提到一般BLE的开发时，主要用到两个类：CBCentralManager和CBPeripheral. 在思考iOS对于CoreBluetooth的设计时，一个有趣的点是框架将CBCentral和CBCentralManager区分开，CBPeripheral和CBPeripheralManager同样如此。理解了这样的设计逻辑，我们才能知道CBManager在框架中的作用。以我的理解看，CBCentral在框架中的作用是非常弱的，几乎不会用到，或者说，它是可以被CBCentralManager完全替代的。设想一个iOS app初始化一个Central（可能是单例）然后设置CentralDelegate来监听Central设备的各种变化，看上去也是可行的。而CBPeripheral和CBPeripheralManager却并非可以互相替代的。比如CBPeripheral包含了发现Service和Characteristic和读写数据的方法，而CBPeripheralManager描述了如果一个iOS App想要作为Peripheral而不是Central设备，应该如何去广播，构建Service等内容。而Central设备不需要这些构建，因此CBCentral看起来根本没做什么事。回过头来看CBManager作为CBCentralManager和CBPeripheralManager抽象出来的父类，包含了打开/关闭等状态以及认证相关的属性；再次思考一下，这些属性作为设备的一个属性也是可行的，比如加入到CBPeer里面。但是这样一来，将CBPeripheral和CBPeripheralManager合并的话，里面包含的方法会非常广泛，而逻辑仍然是自洽的。

CBCentralManager和CBCentralManagerDelegate

- (NSArray<CBPeripheral *> *)retrievePeripheralsWithIdentifiers:(NSArray<NSUUID *> *)identifiers;

重连已知的 peripheral 列表中的 peripheral,这些外设是已经发现或者已经连接过的。

- (void)registerForConnectionEventsWithOptions:(nullable NSDictionary<CBConnectionEventMatchingOption, id> *)options;

会对连接的Event进行注册和监控，如果Event发生，将会在CBCentralManagerDelegate里面的centralManager:connectionEventDidOccur:forPeripheral:进行响应。这些Event包括：

typedef NS_ENUM(NSInteger, CBConnectionEvent) {
    CBConnectionEventPeerDisconnected = 0,
    CBConnectionEventPeerConnected  = 1,
};

CBCentralManagerDelegate

- (void)centralManager:(CBCentralManager *)central willRestoreState:(NSDictionary<NSString *, id> *)dict;

当app即将进入后台或者被唤醒时，可以获取需要恢复的的CBCentralManager状态数据。参见： CoreBluetooth的后台工作模式该后台模式值得进一步探究。

- (void)centralManager:(CBCentralManager *)central didUpdateANCSAuthorizationForPeripheral:(CBPeripheral *)peripheral;

参考前面对于ANCS的解释，即当一个ANCS设备的认证状态发生变化时，该方法将被调用。

CBAttRequest

代表了来自central设备的一个读或者写数据的请求。 GATT协议中定义了Server/Client的概念，外部设备(Peripheral)又被称为GATT服务器，central设备自然是客户端的概念。因此central可以向GATT Server发出请求，这个请求就是CBAttRequest. 由于CBAttRequest只能从Central设备发向Peripheral,也就是说只有当iOS设备作为外设收到请求时，该类才会被使用。这就是我们会看到为什么CBAttRequest只在CBPeripheralManager和CBPeripheralManagerDelegate里面使用。那么CBAttRequest的属性也就一目了然了：

// 请求的来源设备。
@property(readonly, nonatomic) CBCentral *central;
// 将要被读写的特性。
@property(readonly, nonatomic) CBCharacteristic *characteristic;
// 读写数据的位移量。
@property(readonly, nonatomic) NSUInteger offset;
// 如果是写数据的请求，这就是要写的数据；否则为nil。
@property(readwrite, copy, nullable) NSData *value;

CBPeripheralManager和CBPeripheralManagerDelegate

如果将iOS设备作为Peripheral而不是Central，那么我们就要定义这个Peripheral的广播,Service,Characteristic等内容。这时候就必须要用到CBPeripheralManager.

- (void)setDesiredConnectionLatency:(CBPeripheralManagerConnectionLatency)latency forCentral:(CBCentral *)central;

可以设置期待的连接延迟。首先看看CBPeripheralManagerConnectionLatency的定义：

typedef NS_ENUM(NSInteger, CBPeripheralManagerConnectionLatency) {
    CBPeripheralManagerConnectionLatencyLow = 0,
    CBPeripheralManagerConnectionLatencyMedium,
    CBPeripheralManagerConnectionLatencyHigh
} NS_ENUM_AVAILABLE(10_9, 6_0);

这里需要了解一下Link Layer(链路层)是如何知道数据包发送成功与否的。在各种client的BLE框架中，都有着关于数据包发送成功与否的回调。这个背后实质上是链路层数据的交换，即使没有显性的GATT数据交互。

两个设备使用特定的信道发送和接收数据，然后过一段时间后再使用新的信道（BLE协议栈的链路层处理信道的切换）。两个设备在切换信道后发送和接收数据称为一个连接事件。尽管没有应用数据被发送和接收，两个设备仍旧会交换链路层数据（空包 Empty PDU）来维持连接。参见：BLE连接事件

那么当ConnectionLatency设置为Low或者0时，central设备发包后，slave一定会回复PDU包，否则central就认为该数据接收不正常。这样可以确保发送消息的稳定性，但是同时增加了电池耗电量。而ConnectionLatency设置为Medium或者High时，会忽略中间的某些连接事件，然后间隔性的回复central来节省电量。

- (void)respondToRequest:(CBATTRequest *)request withResult:(CBATTError)result;

当创建的PeripheralManager接收到来自central设备的读或写的请求CBATTRequest时，可以通过该函数来告诉central设备该请求发送成功或者失败原因。但是CBATTError中包含了成功状态CBATTErrorSuccess，而参数命名为result似乎有一定歧义，可能使用例如CBATTRequestStatus更加直观一些。

- (BOOL)updateValue:(NSData *)value forCharacteristic:(CBMutableCharacteristic *)characteristic onSubscribedCentrals:(nullable NSArray<CBCentral *> *)centrals;

通过某个特性向central设备更新数据。 CBPeripheralManagerDelegate

- (void)peripheralManagerIsReadyToUpdateSubscribers:(CBPeripheralManager *)peripheral;

如果某次向central设备更新数据失败，当peripheralManager重新准备更新数据时，该回调将会被触发。

那么到此处关于CoreBluetooth框架的解析就告一段落了，该框架按照BLE协议栈中的最上面的GATT/GAP/ATT协议以及极少的L2CAP层构建了完整的central或periphral设备的所需功能。但是对于这种框架来说，使用起来需要通过各种Delegate进行交互，实质上带来了很大的不方便。比如开发者可能更加希望，能够通过一个central的构建完成所有的功能，因此在很多团队会进行一些封装，也有比较成熟的第三方库。而且该框架同时提供了central或者peripheral设备的构建功能，对于一般只将App作为central设备的开发者而言，只是增加了理解的复杂度。就我个人而言，peripheral和peripheralManager的区分并非那么明显，命名是可以斟酌的。如果有时间，我将试着解析一个流行的BLE库RxBluetoothKit, 看看相对原生CoreBluetooth, 它做了哪些优化。

同时我将会试着在不参考其他任何Demo或者文档的情况下，去构建一个Peripheral, 并且与另一个Central设备通信,来检验自己的理解是否足够透彻。

参考资料

待解决问题：

maximumWriteValueLengthForType:函数
